数字化牙片拍摄技巧
作者:佚名 日期:2014年12月24日 来源:本站原创 浏览:

核心提示:数字化牙片拍摄技巧

I. 患者的定位

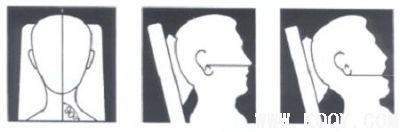

患者就座时最好应取垂直的矢状平面位置(图1)。

Ø 上颌骨上部的射线照片:鼻-耳平面必须保持水平

Ø 上颌骨下部的射线照片:咬合面平面必须保持水平

数字化牙片拍摄技巧


II. 牙片的定位

把牙片上不带标签的一面放在面向要检查的区域。

¨ 角分线技术:

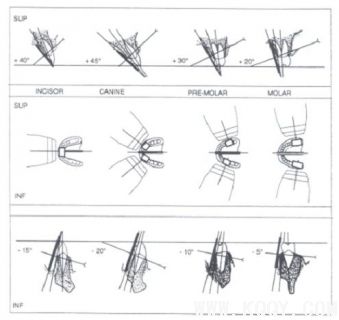

把牙片和X - 线发生器如图4那样(射线束垂直于由牙齿和牙片所形成夹角的等分线)放置。请患者用大拇指按住牙片,并把其它手指置于放射范围之外。



数字化牙片拍摄技巧



图内词汇:incisor: 前牙、canine: 尖牙、premolar:前磨牙、molar:磨牙

根尖片分角线投照

一、分角线投照

1、患者端坐,头部稳定。

上颌片:头稍低,听鼻线与地在平行;

下颌片:头稍仰,听口线与地面平行;

2、胶片在口内与被检牙冠相靠贴,但未与长轴平行,球管的放置(X片中心线)需倾斜一定角度,使其与牙长轴和胶片交角的分角线垂直。

上颌切牙:球管足向倾斜42°;尖牙45°;双尖牙及第一磨牙30°;第二、三磨牙28°。

下颌切牙:头向倾斜-15°;尖牙-18°至20°;双尖牙及第一磨牙-10°;第二、三磨牙-5°。同时要根据上腭及口底深浅改变角度,保持垂直,以获得准确的图像。

1.     注:数字化X线摄影技术:将影像感受器(APS)置于患者口内,采用传统根尖片的分角线技术摄影。患者体位、水平角度和X线中心线与传统根尖片摄影 方法相同。但选择垂直角度时,因传感器质硬,不能弯曲,不易贴近牙齿和颌骨的腭(舌)故选择校正的垂直角度摄影。

本研究数字牙片与传统牙片投照角度比较见表一。

+:足侧倾斜,-:头侧倾斜

表一:投照上、下颔牙齿时X线的平均垂直角度(度)

牙位

数字化牙片平均垂直倾斜角度

传统牙片垂直倾斜角度

上颌切牙位

+47

+42

上颌单尖牙位

+50

+45

上颌双尖牙及第一磨牙位

+33

+30

上第二、三磨牙位

+30

+28

下颌切牙位

-(30~28)

-15

下颌尖牙位

-(35~40)

-(18~20)

下颌双尖牙位及第一磨牙位

-(20~25)

-10

下颌第二三磨牙位

-(5~10)

-5

2.        数字牙片与传统牙片的投照时间比较减少50-80%。结果见表二。



表2投照上、下颌直接数字牙片的曝光时间(S秒)

部位

数字化牙片暴光时间

传统牙片暴光时间

上颌切牙位

0.08~0.10

0.5

上颌单尖牙位

0.12~0.16

0.64

上颌双尖牙及第一磨牙位

0.12~0.16

0.8

上第二、三磨牙位

0.16~0.20

1.6

下颌切牙位

0.06~0.08

0.25

下颌尖牙位

0.10~0.16

0.4

下颌双尖牙位及第一磨牙位

0.10~0.25

0.64

下颌第二三磨牙位

0.10~0.25

0.64

备注

评价方法:(1)数字化牙片图像各种结构清晰显示为最佳曝光(2)被检查牙齿位于图像中心(3)正确的垂直角度即牙齿长度与实际长度相近似(4)正确的水平角度即牙齿的邻面不重叠(5)正确的X线中心位置即X线中心线通过被检查牙根中部并与其他结构无重叠。
