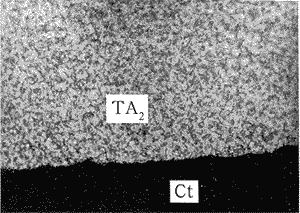

图1　TA2-C 组金相照片　Ceratin(Ct) 与钛基体(TA2)相互嵌合，两者之间无裂缝。×600

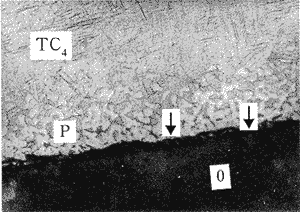

图2　TC-O-C 组金相照片　钛基体(TC4)与Vita 遮色瓷(O) 之间出现中间层(↓)，TC4 接近界面处出现结构变化层(P)。×600

　　2.2 SEM-EDAX 分析结果

　　2.2.1 TA2-C 组　SEM 观察可见在TA2 基体与Ceratin 瓷之间出现2～3 μm 的氧化膜层，该层与钛基体及Ceratin 瓷附着紧密。EDAX 分析发现，在瓷中Si 含量高，到界面区逐渐减少并且扩散至钛基体内约3～4 μm。

　　2.2.2 Ti在基体中含量高，在界面区逐渐降低，扩散至瓷内部约3～4 μm。TC4-C 组：SEM观察发现Ceratin 对TC4具有良好的浸润作用，在界面区该瓷与TC4 基体相互交错，紧密结合，两者间氧化膜层不明显(图3)。EDAX 分析发现在界面区Si与Ti扩散情况与TA2-C 组类似。

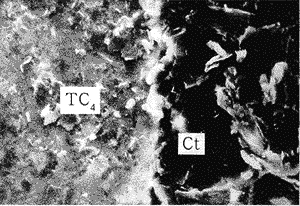

图3　TC4-C 试样SEM 照片　钛基体(TC4) 与Ceratin(Ct) 紧密结合，无裂缝。×2500

　　2.2.3 TC4-O-C 组　SEM 检查发现在TC4 基体与Vita 遮色瓷之间出现了厚约2～3 μm 的氧化膜，该膜与TC4 基体之间常有0.5～1.5 μm 的裂缝存在。EDAX 分析揭示，由瓷到TC4基体Al 含量变化不大，Si 向TC4 基体内扩散不明显，扩散主要发生在氧化膜层。在界面区，Ti 向氧化膜及Vita 遮色瓷内部扩散较明显。

　　 2.3 预氧化试样表面X 线衍射结果

　　TA2 预氧试样出现12 个峰(8 号和9 号峰重叠)，其中2～12号的11 个峰为α-Ti峰。 1号峰(衍射角为35.482 5°，峰顶宽0.12°，晶面间距0.252 nm)为金红石型TiO2 峰。TC4 预氧化试样出现5 种峰：α-Ti 峰、β-Ti 峰、α-Ti 和β-Ti 重叠峰、钒钛矿型TiO2 峰和金红石型TiO2 峰。TC4 预氧化试样表面磨去氧化膜后，X 线衍射出现3 种峰：α-Ti峰、β-Ti 峰和这两种钛的重叠峰，其中β-Ti 峰占优势，无氧化钛峰。

　　3　讨　论

　　钛材表面烤瓷的研究时间不长，有关研究的详细报告特别少。Hautaniemi 等(1991)［6］报告了他们在钛材表面烤瓷的研究成果。他们首先将牙科常用的含有白榴石的CeramcoR Ⅱ瓷烤到纯钛表面，发现烤瓷后瓷全部从钛表面剥落，瓷与钛的结合强度(四点弯曲法)为零。他们又通过高温(1 530 ℃)熔炼、淬冷等方面重新加工CeramcoR Ⅱ 瓷，再将它烤到纯钛表面，测得的瓷钛结合强度达11 MPa。他们认为通过再熔炼等处理除去了瓷中热膨胀系数高的白榴石结晶，使该瓷与纯钛的热膨胀系数较为匹配。不过，对界面区的SEM 观察发现，在熔炼过的瓷与纯钛基体之间存在着宽约0.5 μm裂缝，并认为这条裂缝的存在很可能是结合强度低的原因。我们的研究发现，在TA2-C 组和TC4-C 组，瓷与钛材之间无裂缝存在；而在TC4-O-C 组则常有宽约0.5～1.0 μm的裂缝存在于TC4 基体与氧化膜之间。我们认为该裂缝的出现与该组烤瓷次数多，温度高，以及Vita VMK68 遮色瓷与TC4 热膨胀系数不匹配有关。因此，除了要求开发热膨胀系数与钛材匹配的瓷之外，对于烤瓷工艺的研究也同样重要，热处理次数、升温时间、速度和气氛等都可能影响瓷与钛材的结合力。
